24フレットギター試作 6

各キャビティー作図入力

前回作った3 Dモデリングに、

ネックポケット、PUキャビティ等を作図入力する。

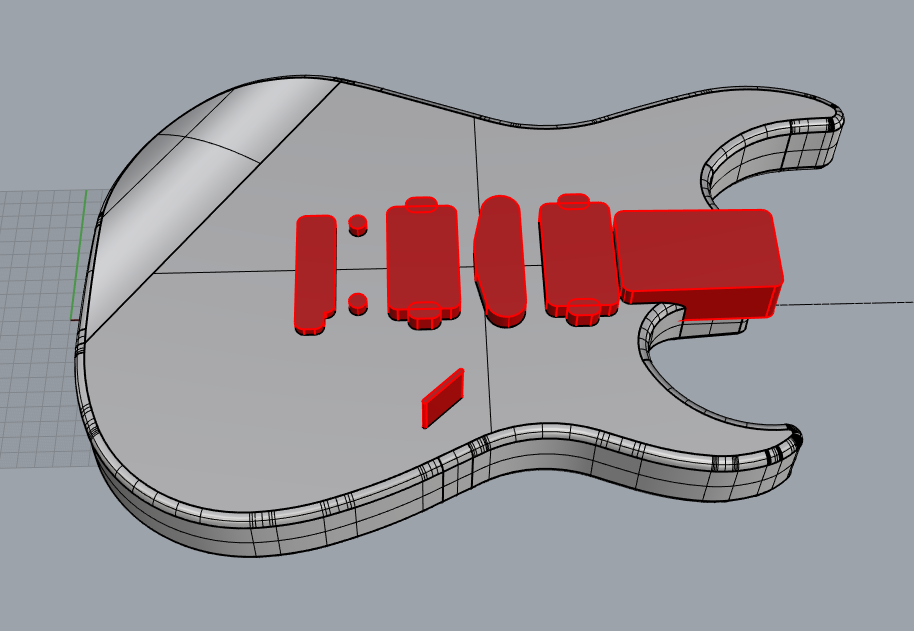

ブール演算で、ボディから各キャビティの赤い部分をくり抜く。

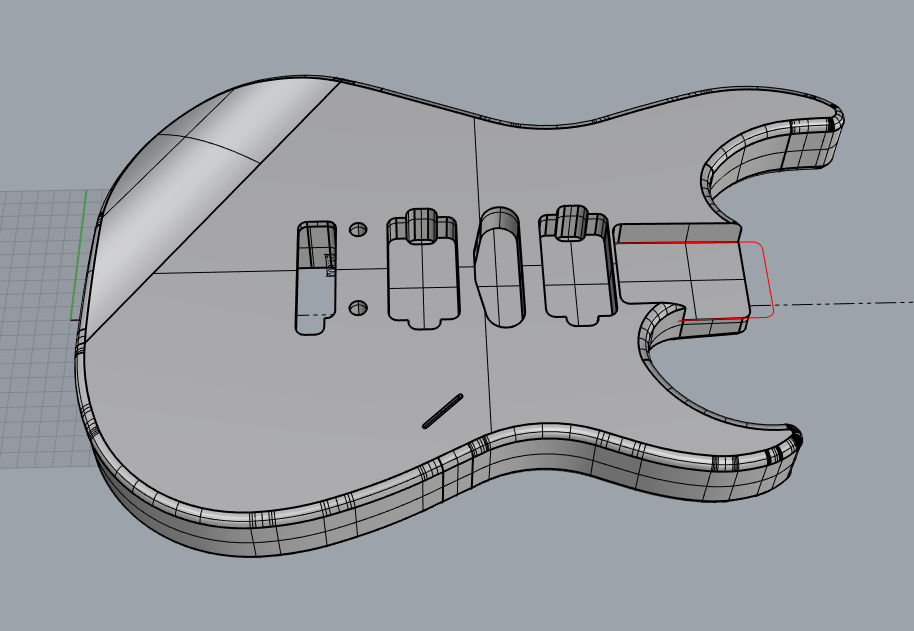

くり抜くと、上の図の様になる。

SSH、 3Sのヴァージョンも作っておく。

試作では、BareKnuckleのSSHセットを搭載したいので、

SSHレイアウトで製作しようと思っている。

裏面も、コントロールキャビティーとトレモロキャビティーを、

同様にブール演算でくり抜く。

 ボディの作図は終了。続いてネックの作図を行う。
