バールメイプルトップギター製作11

LED制御基板製作

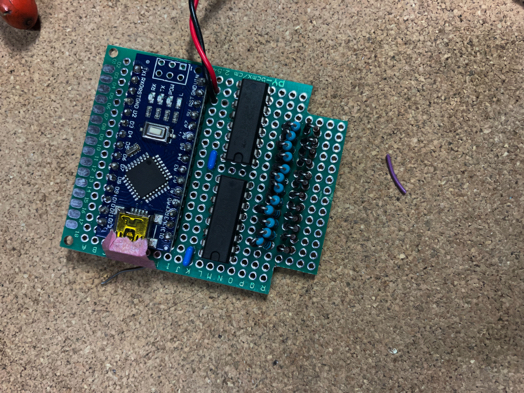

LED制御基板に搭載するのは、

マイコン・シフトレジスタ・抵抗・ダイオード。

マイコンのプログラムは、プロトタイプと同じプログラムを使用。

プリント基板では無いので、短いコードで配線。

基板裏の配線が終了。軽く4時間はかかっている。

ソケット部の部品。ピンのピッチは2mm。

合計24ピン。

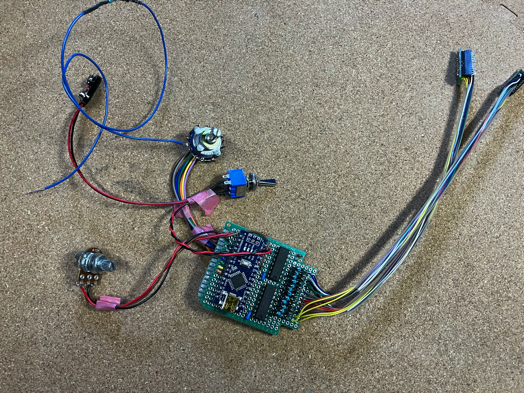

ソケット・電池スナップ・SW類を取り付けて完成。
