ピックアップワインディング2
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/icee404e35bf8ef84/version/1656548221/image.jpg)

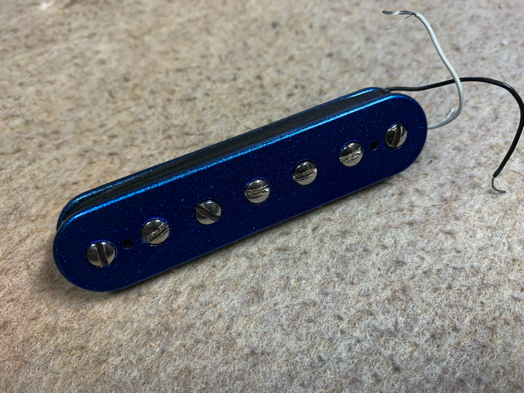

スクリュー側ボビンにスクリューポールピースを取り付け。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/ic564c9ca76ff16bf/version/1656548672/image.jpg)

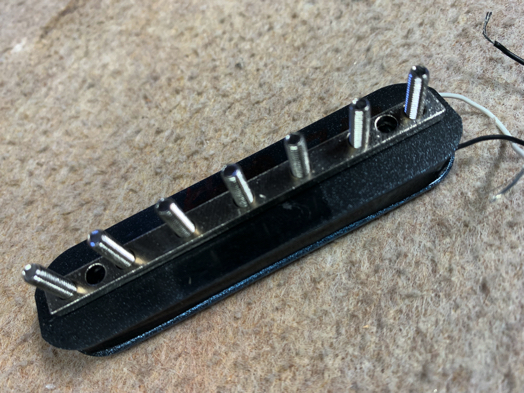

裏側にキーパーバー(スペーサー)を取り付けておく。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i1f95e448fd58a942/version/1656548241/image.jpg)
スラッグ側ボビンにスラッグを軽く押し込む。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i53f77e58358ab00e/version/1656548260/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i74a6597ec6a4503b/version/1656548280/image.jpg)
自作の圧入プレスでスラッグを圧入。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/if22727aad187a748/version/1656548300/image.jpg)
スラッグが、ボビンの表面と面一になればOK。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i9c786c3ba3af6193/version/1656548692/image.jpg)
リード線は、4芯タイプ。

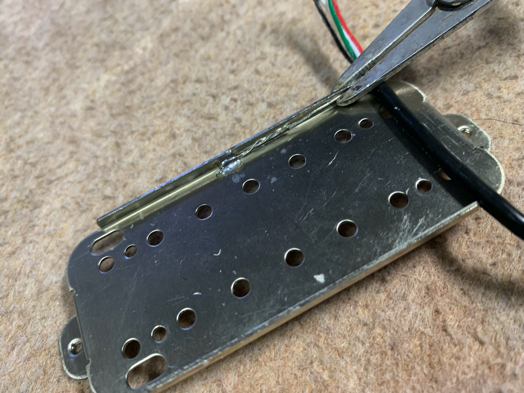

アース線をベースプレートにはんだ付け。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/idf63134ea212bdb1/version/1656548717/image.jpg)
各パーツをベースプレートに組み付け。
マグネットは、アルニコ5。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/idf2bc80db7e525ca/version/1656548765/image.jpg)

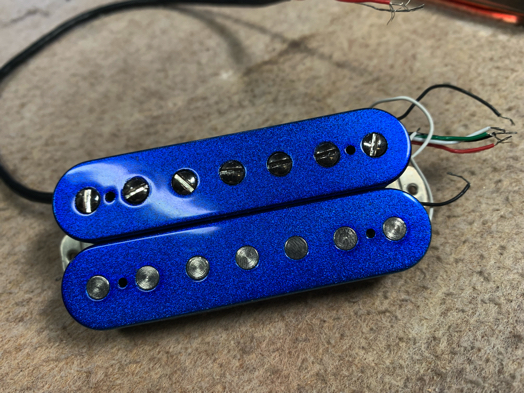

4芯線とボビンのリード線を結線し、熱収縮チューブで絶縁。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i1549ba9c5f3c0fff/version/1656548789/image.jpg)
結線部分をテープで保護して完成。
ワックスポッティングは、音出し・調整後に行う。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i2df93b8a85faf0e5/version/1656549597/image.jpg)
リアピックアップの抵抗値は、14.23kΩ。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i501097074bd1857f/version/1656549616/image.jpg)
リアピックアップのインダクタンスは、6.68ヘンリー。
マグネットは、アルニコ5で磁力は、125mT。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i7a4227d46b7a43fa/version/1656549648/image.jpg)

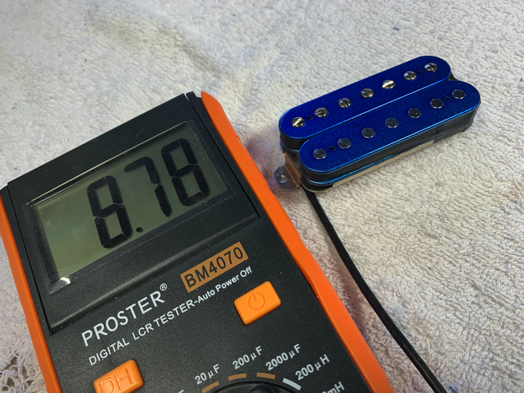

フロントピックアップの抵抗値は、8.78kΩ。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i30ab878a43d73a92/version/1656549668/image.jpg)
フロントピックアップのインダクタンスは、4.51ヘンリー。
マグネットは、アルニコ5で磁力は、84mT。

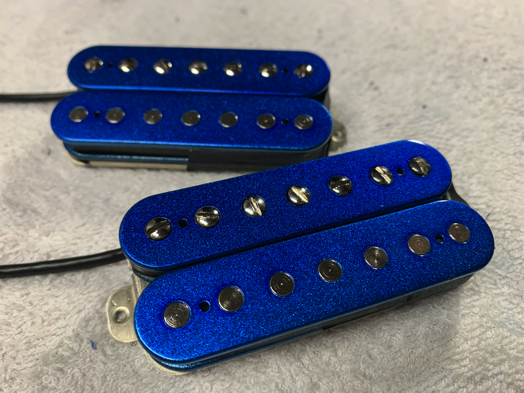

![](https://image.jimcdn.com/app/cms/image/transf/none/path/sef662617a094ec9f/image/i445c5fff1e5497bf/version/1656549862/image.jpg)
この後、MesaマークVとMarshallアンプを使い、そこそこの大音量でテストする。
微調整する必要はあるだろうが、見栄えは良い。
