LEDポジションマーク 24

LED制御基板組み込み

電気系の組み込み。

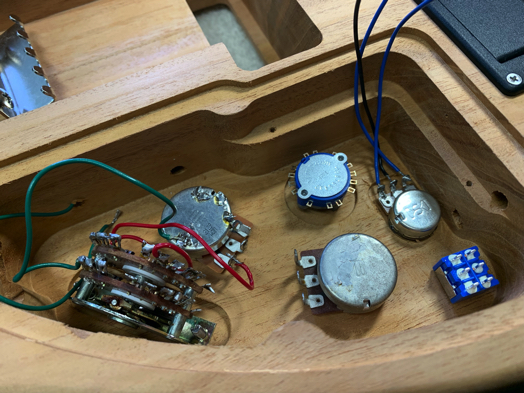

一旦、スイッチ・ポット類をキャビティに配置してみる。

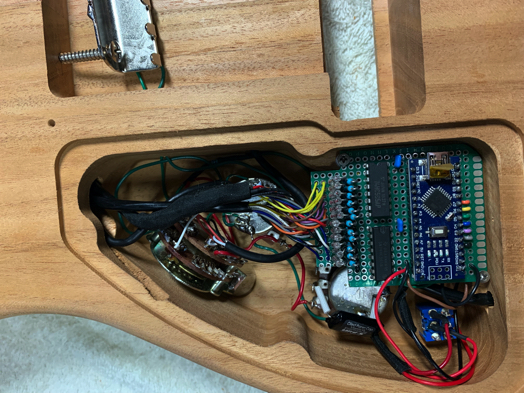

マイコン搭載の基板は、ご覧の様にスイッチ・ポットの上側に配置する。

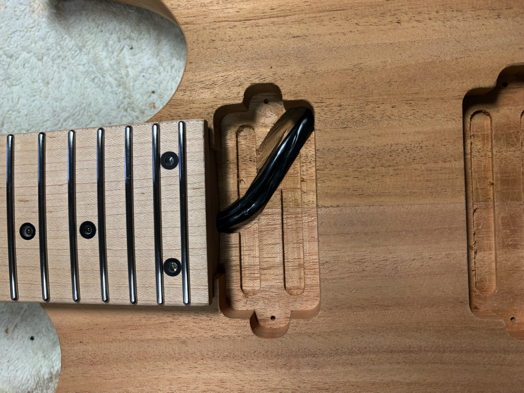

基板とネックを繋ぐリード線は少し長かったので、短くカット。

ネックをボディに取り付け。

オリジナルワインドのピックアップは、

ボディにダイレクトにマウント。

ピックアップ配線を行い、作業終了。

全てのパーツが無理なくキャビティに収まった。

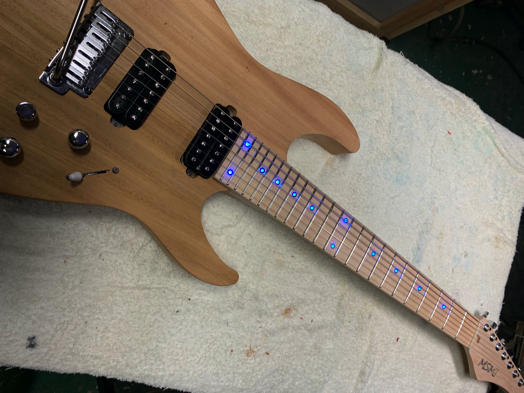

動作確認。5種類の点灯パターンと点灯スピード調整は無事作動。

押さえたポジションのLEDが光るギミックも見事に稼働。

塗装が完了したら、デモ動画を撮影する予定。
